Kích thước bản vẽ kỹ thuật quạt trần KDK chính xác cho từng cao độ trần nhà

Kích thước bản vẽ kỹ thuật quạt trần KDK chính xác cho từng cao độ trần

Muốn lắp quạt trần KDK đẹp, chạy không rung lắc thì bước đọc bản vẽ kỹ thuật là tối quan trọng.

1. Tại sao phải nắm rõ bản vẽ kỹ thuật quạt trần KDK trước khi thi công?

KDK từ lâu đã được định vị là thương hiệu quạt trần phân khúc cao cấp đến từ Nhật Bản, nổi tiếng với sự bền bỉ, lưu lượng gió lớn và tính năng an toàn vượt trội. Tuy nhiên, một sản phẩm dù tốt đến đâu cũng có thể biến thành thảm họa nếu quy trình lắp đặt không tuân thủ nghiêm ngặt các thông số từ nhà sản xuất. Khác với các dòng quạt trang trí nhẹ, quạt trần KDK thường sở hữu khối động cơ AC hoặc DC cơ khí hạng nặng chịu lực lớn, kết hợp với sải cánh rộng từ 1.4m đến 1.5m. Do đó, việc thấu hiểu bản vẽ kỹ thuật quạt trần KDK trước khi đặt mũi khoan đầu tiên mang lại những giá trị cốt lõi sau:

1.1. Đảm bảo an toàn tuyệt đối cho người sử dụng:

Động cơ KDK có mô-men xoắn khởi động rất lớn. Nếu hệ thống pát treo trần không khớp với kích thước bản vẽ kỹ thuật, không đủ chắc chắn, lực ly tâm khi quạt quay ở tốc độ cao sẽ làm lỏng ốc vít, gây ra hiện tượng rung lắc mạnh và tiềm ẩn nguy cơ sập trần cực kỳ nguy hiểm.

1.2. Tối ưu hóa hiệu suất làm mát khí động học:

Nếu không đọc bản vẽ để chọn chiều dài ty quạt KDK phù hợp với cao độ trần, quạt sẽ bị lắp quá sát trần (gây nghẽn gió, ù tai) hoặc quá thấp so với sàn (luồng gió phả dồn dập, không tỏa rộng và mất an toàn).

1.3. Đồng bộ hóa thẩm mỹ kiến trúc:

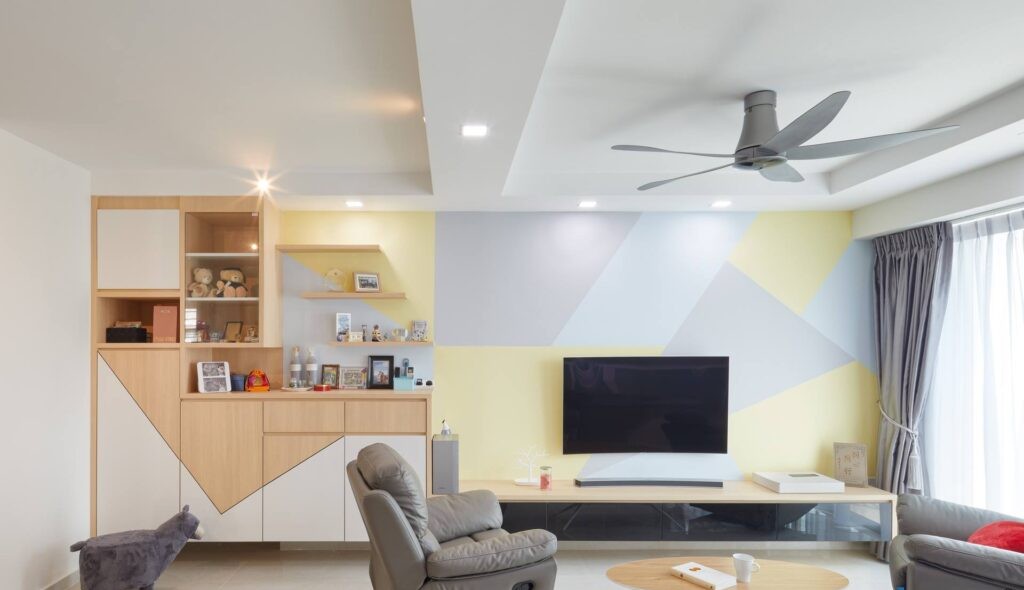

Nắm rõ kích thước tổng thể giúp kỹ sư cơ điện (M&E) kết hợp hài hòa vị trí quạt với hệ thống đèn downlight, đèn chùm, giật cấp thạch cao, tránh hiện tượng cánh quạt chém vào ánh sáng gây nhấp nháy mắt (hiệu ứng strobe) vô cùng khó chịu.

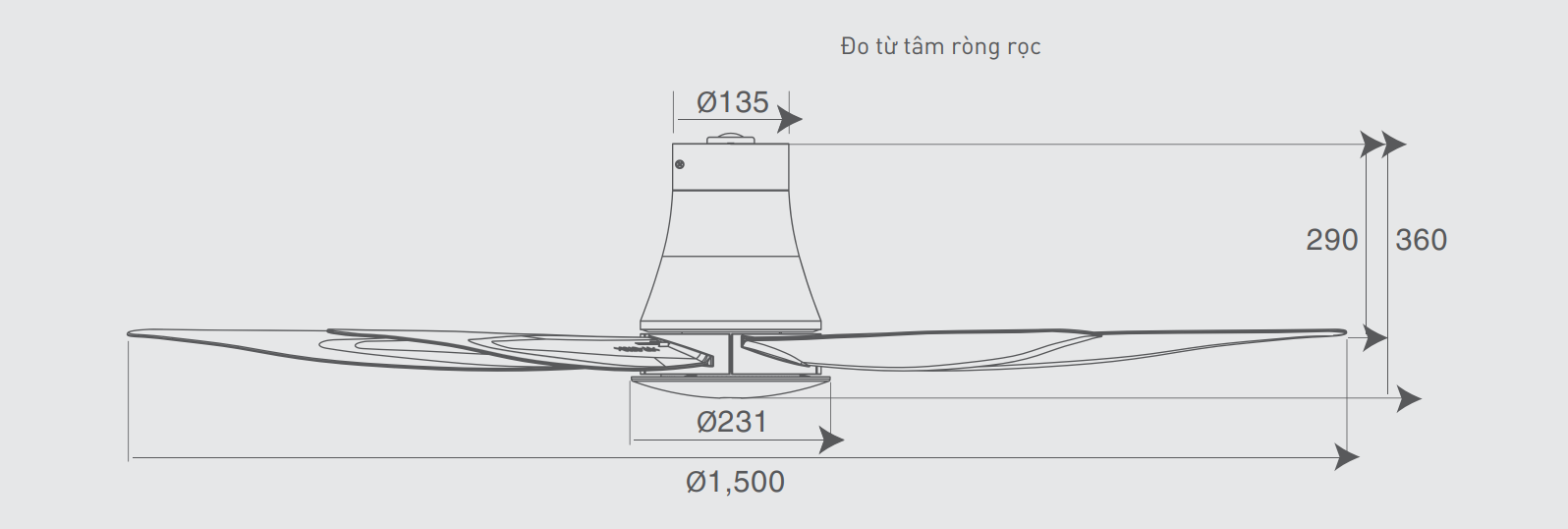

Hiểu rõ thông số kĩ thuật sẽ giúp ích rất nhiều để chọn mẫu quạt KDK phù hợp

1.4. Chủ động chuẩn bị hạ tầng kỹ thuật:

Giúp đội thợ thạch cao và thợ điện định vị chính xác vị trí đặt pát treo, đường đi dây nguồn, độ dày của lớp trần giả ngay từ giai đoạn thô của công trình.

2. Chi tiết thông số kích thước pát treo và bầu quạt KDK tiêu chuẩn

Pát treo (dạng đĩa khi trần chưa có móc treo) cùng với bầu quạt chính là hai bộ phận chịu toàn bộ tải trọng tĩnh và tải trọng động của toàn bộ thiết bị. Trong bản vẽ kỹ thuật quạt trần KDK, nhà sản xuất Nhật Bản đưa ra các quy chuẩn cơ khí cực kỳ khắt khe cho cụm chi tiết này.

2.1. Thông số kích thước pát treo đĩa trần (Ceiling Hook / Plate)

Hầu hết các dòng quạt trần KDK hiện đại (như KDK V60WK, KDK T60AW, KDK W56WV) đều sử dụng hệ thống pát treo chuyên dụng kết hợp với cao su giảm chấn độc quyền của hãng.

- Đường kính đĩa pát treo tiêu chuẩn: Thường dao động từ 110mm đến 130mm, đòi hỏi mặt bê tông phẳng để ốp chặt khít.

- Thông số khoảng cách tâm lỗ vít: Trên pát treo luôn có từ 2 đến 4 lỗ bắt vít nở sắt (Anchor Bolt). Khoảng cách tâm lỗ được định vị chính xác trên bản vẽ kỹ thuật (thường là 70mm - 90mm). Kỹ thuật viên bắt buộc phải dùng vít nở sắt tối thiểu từ M8 đến M10, khoan sâu vào trần bê tông mác nguyên khối, tuyệt đối không bắt vào dầm thạch cao hay các thanh xương cá lỏng lẻo.

- Thiết kế móc gài của pát treo: Phần móc gài cao su giảm chấn của KDK có độ dày thép tiêu chuẩn từ 6mm - 8mm, được xử lý nhiệt chống biến dạng cơ học, chịu được lực kéo thẳng đứng lên tới hơn 100kg

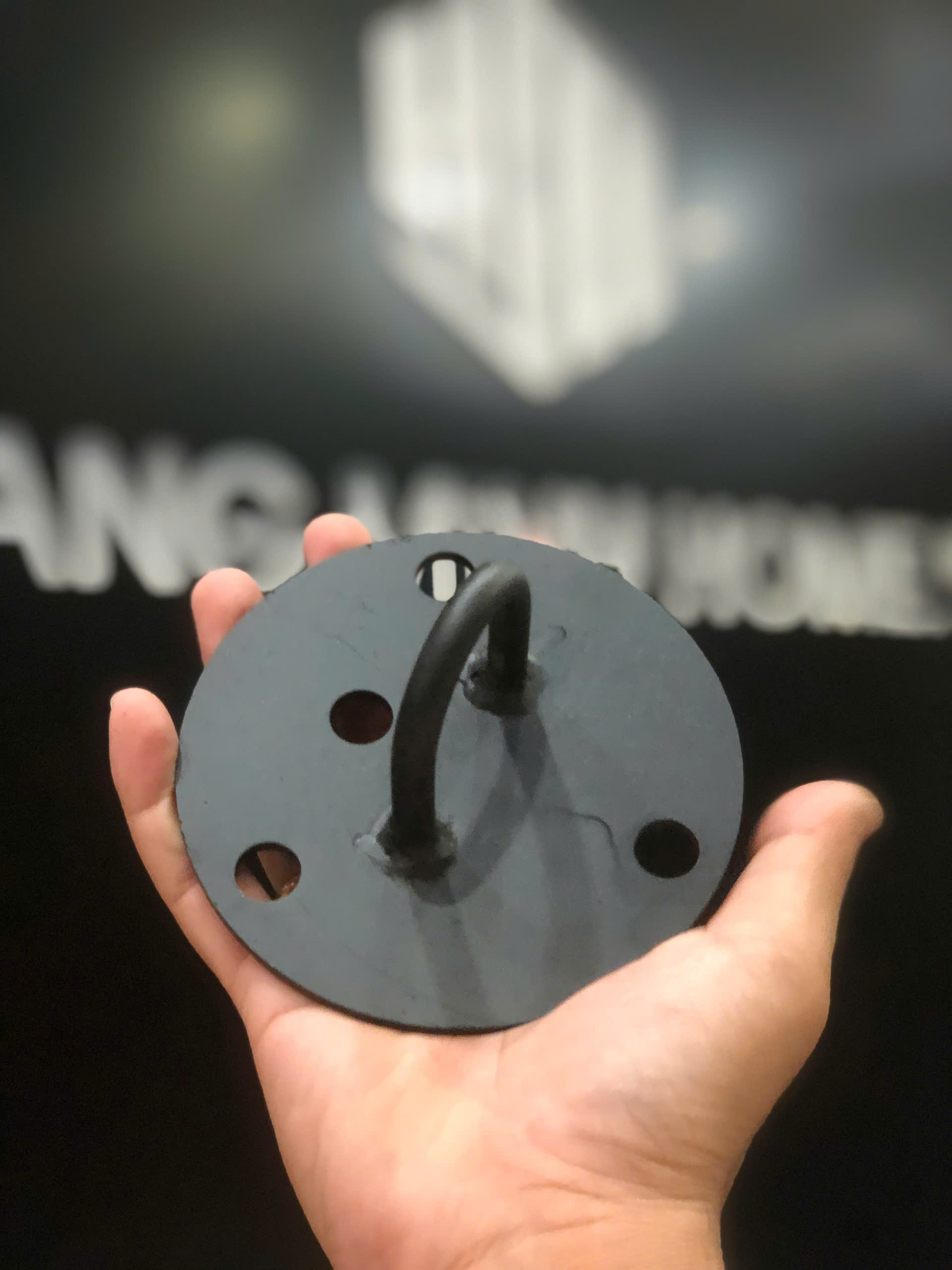

Móc treo chuyên dụng cho quạt trần KDK được hoangminhhome gia công riêng

2.2. Kích thước bầu quạt KDK (Motor Housing)

Bầu quạt KDK là nơi chứa khối motor DC/AC hạng nặng, bo mạch điều khiển thông minh và hệ thống cảm biến an toàn chống rơi.

- Đường kính bầu quạt: Tùy thuộc vào số lượng cánh (3 cánh, 4 cánh hay 5 cánh), đường kính bầu quạt KDK sẽ có kích thước từ 280mm đến 350mm.

- Chiều cao bầu quạt (chưa tính ty): Thông số này dao động từ 180mm đến 250mm. Việc nắm rõ chiều cao bầu quạt giúp xác định được khoảng hở an toàn trước khi lắp đặt

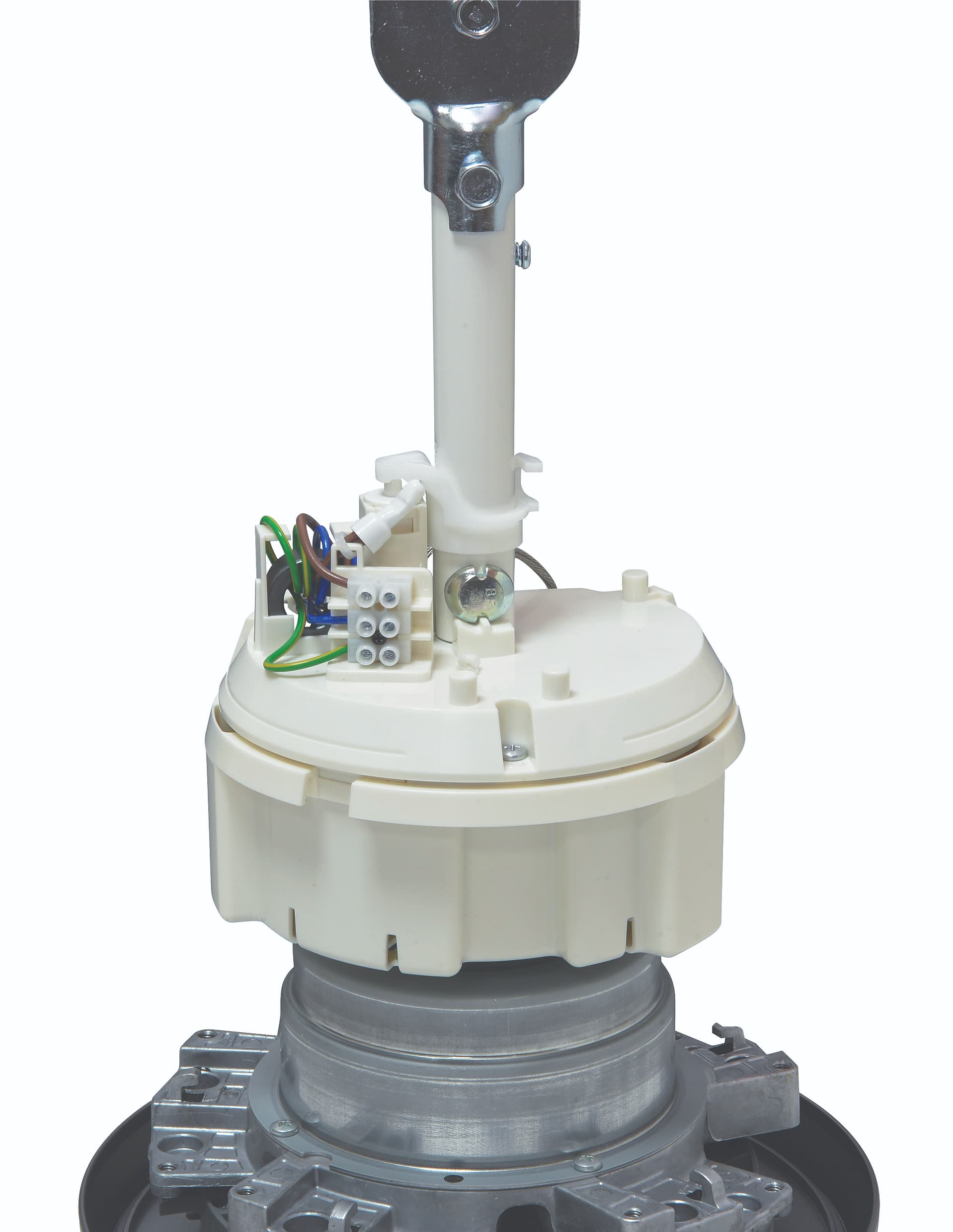

Bầu quạt trần KDK

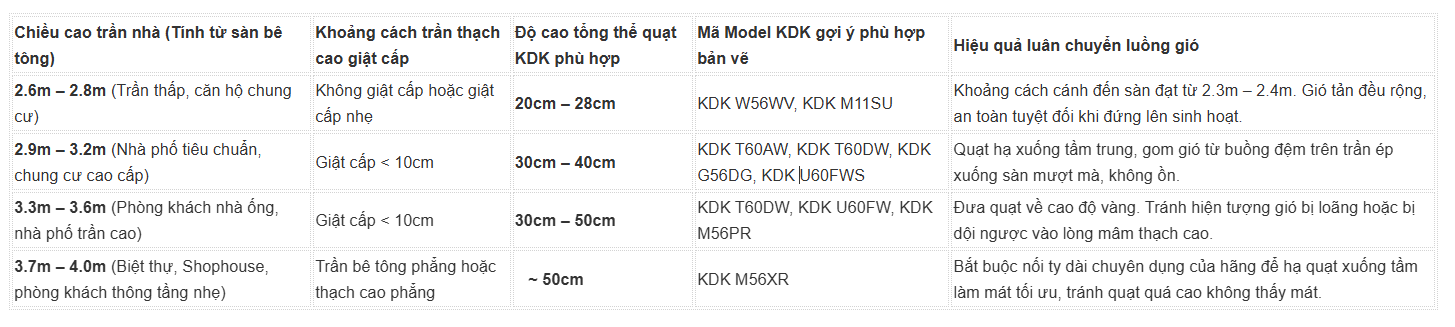

3. Bảng tra cứu chiều dài ty quạt KDK tương ứng với chiều cao trần nhà (2.6m - 4m)

Để luồng không khí luân chuyển hoàn hảo, tạo ra gió tự nhiên (1/f Yuragi) đẳng cấp của KDK, khoảng cách từ mặt sàn đến cánh quạt phải đạt độ cao an toàn và tối ưu nhất. Dựa trên bản vẽ kỹ thuật của hãng, các kĩ thuật viên tại Hoàng Minh Home đã tổng hợp bảng tra cứu mã chiều dài ty quạt KDK chuẩn xác cho từng cao độ trần nhà thực tế tại Việt Nam:



3.1. Nguyên tắc vàng khi lựa chọn chiều dài ty quạt KDK:

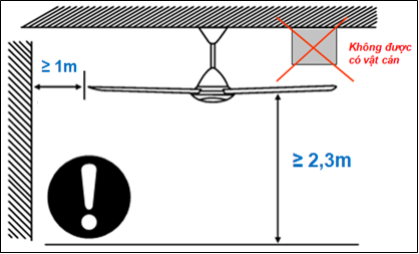

- Mặt cánh quạt cách sàn nhà: Tối thiểu phải đạt 2.3m. Đây là kích thước an toàn cốt lõi giúp phòng tránh mọi va chạm trong đời sống sinh hoạt hằng ngày.

- Mặt cánh quạt cách mặt trần thạch cao: Tối thiểu đạt 10cm - 15cm để tạo buồng gom gió. Nếu dùng quạt ty dài cho trần thấp, quạt sẽ sát người gây ngợp; nếu dùng quạt ty ngắn cho trần quá cao, gió sẽ bị tiêu tán trên cao, đứng dưới sàn hoàn toàn không cảm nhận được hơi mát.

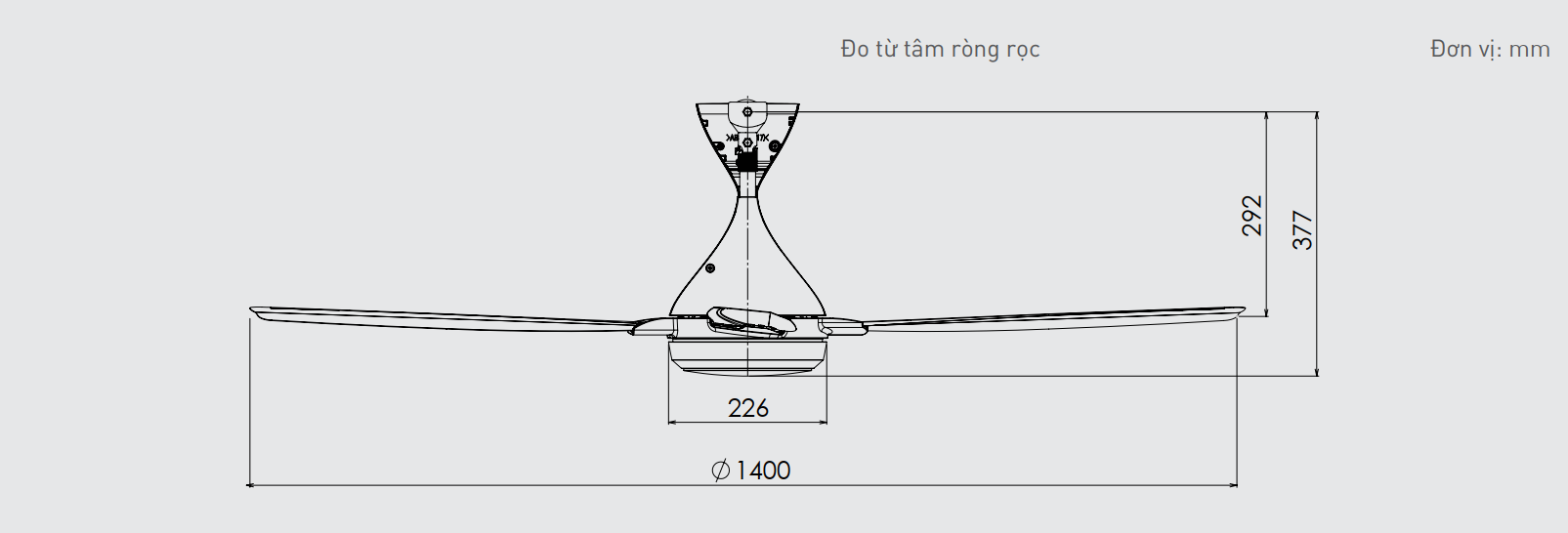

Xác định chính xác chiều dài ti quạt giúp tính toán việc liệu quạt có phù hợp không

4. Khoảng cách an toàn tối thiểu từ cánh quạt KDK đến tường và chướng ngại vật

Bên cạnh chiều cao trục dọc (ty quạt), bản vẽ kỹ thuật quạt trần KDK còn quy định rất nghiêm ngặt về không gian mở theo chiều ngang biên độ cánh. Một số các dòng quạt KDK thường có sải cánh lớn (140cm – 150cm) và góc nghiêng cánh đón gió sâu, vùng tạo áp suất động của quạt rất rộng. Gia chủ cần ghi nhớ kỹ các thông số khoảng cách an toàn tối thiểu sau đây để tránh các rủi ro kỹ thuật:

4.1. Khoảng cách từ đầu cánh quạt đến vách tường gần nhất:

Tối thiểu phải đạt 80cm (Lý tưởng nhất là từ 1m trở lên). Nếu lắp cánh quạt quá sát tường, khi quạt quay tốc độ cao sẽ tạo ra hiện tượng phản hồi áp suất. Luồng gió đập vào tường và dội ngược lại tâm quạt, gây ra tiếng ù dồn dập, đồng thời khiến thân quạt bị lắc ngang, làm giảm 40% tuổi thọ của bạc đạn động cơ.

Cánh quạt cánh tường ít nhất 1m

4.2. Khoảng cách giữa hai chiếc quạt trần (Nếu lắp quạt đôi):

Tâm của hai chiếc quạt phải cách nhau tối thiểu bằng 2.5 lần sải cánh (Ví dụ với quạt sải cánh 1.4m, khoảng cách tâm hai quạt ít nhất phải là 3.5m). Việc đặt hai quạt quá gần nhau sẽ làm hai vùng lốc xoáy không khí giao thoa, triệt tiêu luồng gió của nhau và khiến cả hai quạt cùng bị rung lắc.

Khoảng cách giữa 2 quạt liền kề khoảng 2.5 lần sải cánh

4.3. Khoảng cách đến các chướng ngại vật trên cao (Đèn chùm, tủ bếp kịch trần, rèm cửa):

Cánh quạt KDK phải cách rìa ngoài của đèn chùm trang trí hoặc góc tủ bếp tối thiểu 1m. Rất nhiều trường hợp chủ nhà lắp quạt trần KDK cánh dài mà không đo bản vẽ, dẫn đến khi mở cửa tủ bếp kịch trần bị va thẳng vào cánh quạt đang quay, gây vỡ cánh, cháy motor vô cùng nguy hiểm.

5. Hoàng Minh Home hỗ trợ khảo sát và tư vấn thông số kỹ thuật lắp quạt KDK tại công trình

Đọc hiểu bản vẽ kỹ thuật trên giấy là một chuyện, nhưng việc áp dụng vào thực tế công trình với muôn vàn biến số lại là một câu chuyện hoàn toàn khác. Việc tự ý lắp đặt quạt trần KDK mà không có sự tính toán kỹ lưỡng từ các chuyên gia cơ điện rất dễ dẫn đến tình trạng mất tiền oan uổng, quạt chạy kêu rè rè hoặc rung lắc không thể khắc phục.

Thấu hiểu những lo lắng đó, Hoàng Minh Home mang đến cho quý khách hàng giải pháp trọn gói chuyên nghiệp, loại bỏ 100% rủi ro:

5.1. Khảo sát hiện trạng công trình miễn phí:

Đội ngũ kỹ thuật viên am hiểu sâu sắc bản vẽ kỹ thuật quạt trần KDK sẽ trực tiếp đến tận nhà, công trình của bạn để đo đạc cao độ trần, kiểm tra độ chịu lực của dầm bê tông bằng thiết bị chuyên dụng.

Khảo sát thực tế là phương án tối ưu nhất để lắp đặt một chiếc quạt trần hoàn hảo

5.2. Bóc tách bản vẽ – Thiết kế phương án treo gia cố chuyên sâu:

Đối với những công trình đã hoàn thiện trần thạch cao mà không có pát treo hay móc chờ sẵn, Hoàng Minh Home sẽ lên phương án gia cố pát treo thả ty ren xuyên trần thạch cao bắt chặt vào dầm bê tông. Phương án này đảm bảo giấu kín thẩm mỹ 100%, chịu lực động lên tới hơn 300kg, quạt KDK chạy số lớn nhất vẫn tĩnh lặng, đầm chắc tuyệt đối.

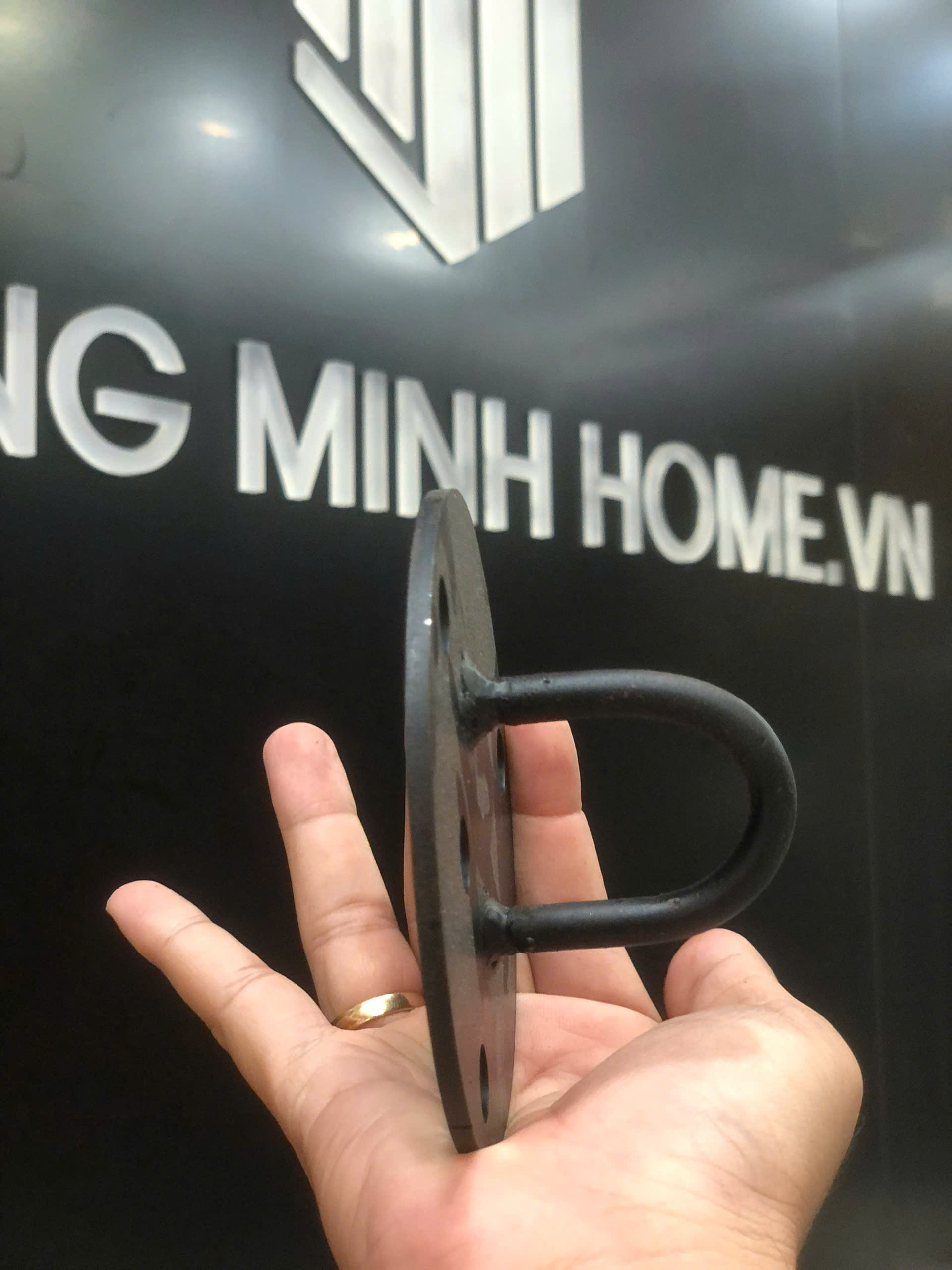

Pát treo của hoangminhhome có độ dày lớn được bắt bằng 3 ti ren 10 ly

5.3. Tư vấn mã quạt và chiều dài ty chính xác 100%:

Dựa trên bảng tra cứu kỹ thuật và nhu cầu thực tế của gia chủ, chúng tôi sẽ tư vấn dòng quạt KDK phù hợp với chiều dài ty quạt KDK nguyên bản từ nhà sản xuất, nói không với việc hàn cắt ty chế thô sơ mất an toàn.

5.4. Cam kết hàng chính hãng – Hậu mãi chuẩn VIP:

Toàn bộ sản phẩm quạt trần KDK phân phối bởi Hoàng Minh Home đều là hàng nhập khẩu chính ngạch, đầy đủ giấy tờ chứng nhận chất lượng và được bảo hành chính hãng dài hạn.

Đừng để một sai sót nhỏ trong khâu đo đạc bản vẽ làm ảnh hưởng đến sự an toàn và trải nghiệm sống đẳng cấp của gia đình bạn. Hãy liên hệ ngay với hotline: 08.6969.7557 hoặc truy cập website hoangminhhome.vn để đặt lịch hẹn khảo sát, kỹ thuật viên của Hoàng Minh Home sẽ có mặt tận nơi hỗ trợ bạn một cách chuyên nghiệp nhất!
