Hướng dẫn cách đấu dây điện quạt trần KDK có hộp số và loại có điều khiển từ xa

Hướng dẫn cách đấu dây điện quạt trần KDK chuẩn sơ đồ mạch điện của hãng

Đấu sai dây điện nhẹ thì cháy tụ, nặng thì nổ bo mạch điều khiển đắt đỏ của KDK. Lưu lại ngay cẩm nang đấu dây nguồn cho dòng hộp số và remote từ kỹ thuật viên Hoàng Minh Home.

1. Tầm quan trọng của việc đấu đúng cực dòng điện đối với bo mạch thông minh KDK

Quạt trần KDK nổi tiếng với độ bền vượt trội và các tính năng thông minh như cảm biến nhiệt độ, chế độ gió tự nhiên. Để vận hành những tính năng cao cấp này, hệ thống bo mạch điện tử bên trong bầu quạt được thiết kế rất tinh vi và nhạy cảm với dòng điện đầu vào. Việc đấu nối dây nguồn không đơn thuần là làm cho quạt quay, mà là bài toán đảm bảo an toàn cho toàn bộ hệ thống linh kiện đắt giá.

1.1. Nguy cơ cháy nổ bo mạch khi đấu sai cực:

Khác với các dòng quạt cơ thông thường, quạt trần KDK thế hệ mới sở hữu hệ thống mạch điều khiển kỹ thuật số. Nếu người lắp đặt đấu nối nhầm lẫn giữa dây pha (dây nóng) và dây trung tính (dây nguội), hoặc đấu sai dây cấp nguồn vào dây tín hiệu, dòng điện sẽ chạy ngược mạch gây ra hiện tượng đoản mạch. Hậu quả nhẹ thì nổ tụ đề, nặng thì cháy sập hoàn toàn IC nguồn trên bo mạch, chi phí thay thế bo mạch chính hãng thường rất cao.

1.2. Hiện tượng quạt chạy ngược hoặc rò rỉ điện:

Đấu sai dây điện còn dẫn đến tình trạng động cơ quay ngược hướng (hút gió lên thay vì thổi gió xuống) khiến quạt không có độ mát. Nguy hiểm hơn, nếu các mối nối không được cách điện đúng tiêu chuẩn, dòng điện có thể rò rỉ ra vỏ motor bằng kim loại, truyền theo ty quạt và pát treo gây nguy hiểm trực tiếp cho người sử dụng khi vô tình chạm vào công tắc hoặc tường.

rò điện rất nguy hiểm khi sử dụng

1.3. Khuyến cáo từ KDK :

Quy trình đấu nối dây điện quạt trần KDK bắt buộc phải tuân thủ chính xác 100% sơ đồ nguyên lý của nhà sản xuất, nên xem qua trong cuốn hướng dẫn sử dụng trong từng thùng quạt. Tuyệt đối không đấu nối theo thói quen hay phán đoán cảm tính khi chưa đo đạc nguồn điện thực tế hằng ngày.

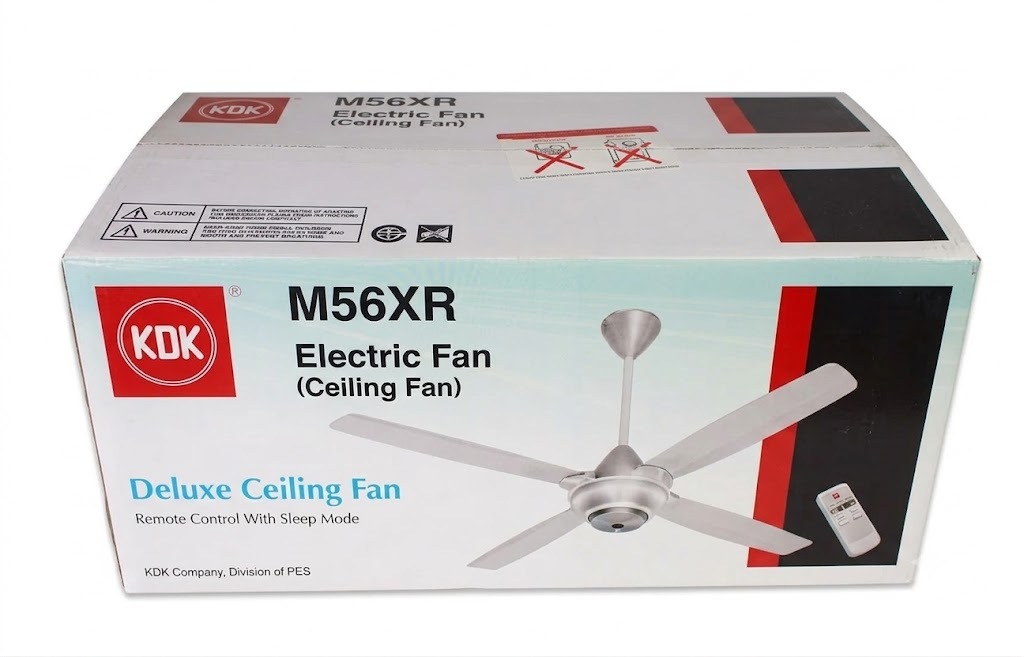

Hướng dẫn sử dụng quạt trần KDK có trong từng thùng

2. Sơ đồ mạch điện và cách đấu nối quạt trần KDK dòng 3 cánh sử dụng hộp số truyền thống

Dòng quạt trần KDK 3 cánh sử dụng hộp số cơ (như model KDK M60XG) là dòng sản phẩm cơ bản, bền bỉ và phổ biến. Sơ đồ mạch điện của dòng này bao gồm nguồn điện tổng, hộp số điều khiển và motor quạt.

2.1. Nhận biết các đầu dây trên quạt và hộp số:

Thông thường, từ motor quạt trần KDK sẽ đưa ra 3 đầu dây được ký hiệu rõ ràng hoặc phân biệt bằng màu sắc: dây chạy (R), dây đề (S) và dây chung (C). Trên hộp số cơ của KDK sẽ có 2 đầu cực để nối dây, thông thường được ký hiệu là cổng vào (Line) và cổng ra (Load) để điều chỉnh các cấp độ số từ 1 đến 5.

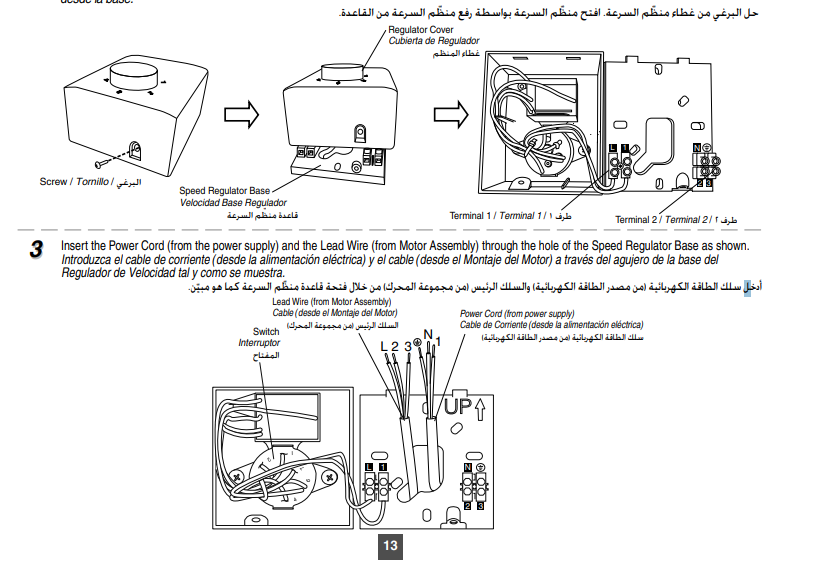

Sơ đồ đấu nối dây quạt trần hộp số KDK đều có trên HDSD của hãng

2.2. Quy trình đấu nối chi tiết:

- Bước 1: Ngắt hoàn toàn nguồn điện tổng tại aptomat để đảm bảo an toàn.

- Bước 2: Tiến hành đấu dây pha (dây nóng) của nguồn điện lưới vào cổng vào (Line) của hộp số.

- Bước 3: Đấu một sợi dây điện từ cổng ra (Load) của hộp số chạy thẳng lên trần nhà và nối vào dây chung (C) của motor quạt.

- Bước 4: Dây trung tính (dây nguội) của nguồn điện lưới trên trần nhà sẽ được đấu trực tiếp vào dây chạy (R) của quạt.

- Bước 5: Dây đề (S) sẽ được đấu nối với tụ điện đi kèm, đầu còn lại của tụ nối vào dây chạy (R) theo đúng sơ đồ của hãng để kích hoạt motor quay đúng chiều.

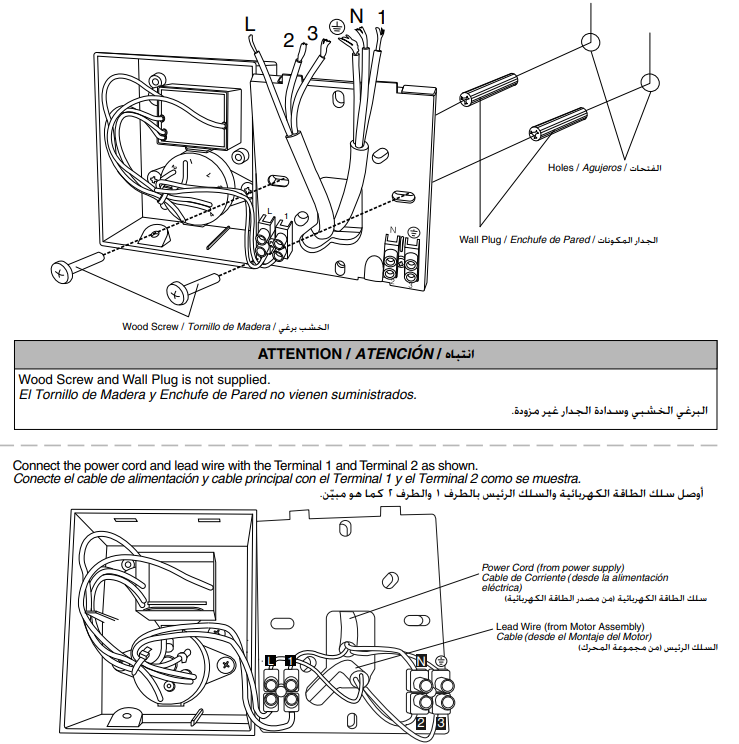

Không nên đấu nối theo cảm tính, xem hướng dẫn từ hãng KDK

3. Hướng dẫn đấu dây nguồn cấp cho quạt trần KDK có mạch nhận tín hiệu Remote điều khiển từ xa

Các dòng quạt trần KDK cao cấp 4 cánh hoặc 5 cánh (như KDK V60WK hay KDK T60AW) đều sử dụng bộ điều khiển từ xa (Remote). Việc đấu dây cho dòng này thực chất đơn giản hơn dòng hộp số vì bo mạch nhận tín hiệu đã được tích hợp sẵn bên trong bầu quạt, nhưng đòi hỏi độ chính xác tuyệt đối ở các đầu giắc cắm.

3.1. Xác định các ký hiệu màu dây trên bo mạch KDK:

Từ trần nhà, nguồn điện cấp xuống cho quạt sẽ gồm 2 dây chính. Trên bộ mạch nhận tín hiệu của quạt KDK, hãng luôn ký hiệu rất rõ ràng bằng ký tự chuẩn quốc tế: Chữ L (Line) đại diện cho dây pha - thường là dây màu nâu hoặc màu đỏ. Chữ N (Neutral) đại diện cho dây trung tính - thường là dây màu xanh dương hoặc màu đen. Ngoài ra sẽ có thêm một dây nối đất (Earth) ký hiệu bằng màu xanh lá cây sọc vàng.

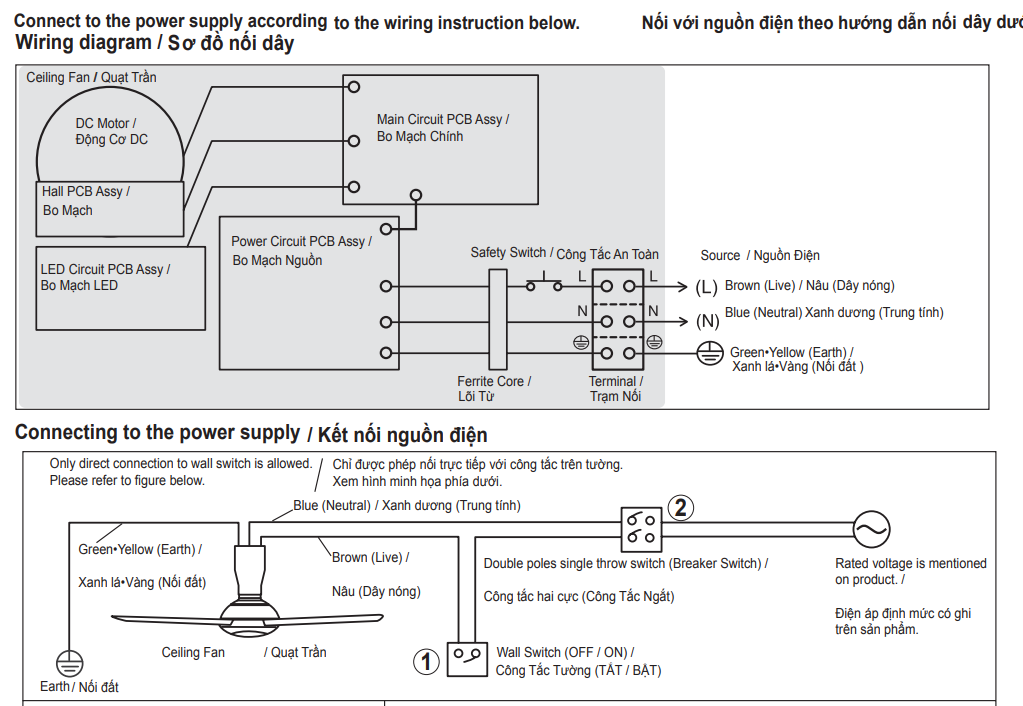

Cách đấu dây điện cho quạt trần KDK có remote

3.2. Các bước đấu nối nguồn cấp an toàn:

Bước 1: Đưa bộ mạch nhận tín hiệu vào đúng vị trí ngàm giữ bên trong bầu quạt hoặc phía trên pát treo theo hướng dẫn của từng model. Bước 2: Nối dây pha từ nguồn điện trần nhà vào đầu dây có ký hiệu chữ L trên cầu đấu (terminal) của quạt. Bước 3: Nối dây trung tính từ trần nhà vào đầu dây có ký hiệu chữ N trên cầu đấu của quạt. Sử dụng tua-vít siết thật chặt các ốc hãm để dây điện bám chắc vào cầu đấu, tránh hiện tượng lỏng lẻo gây move đánh lửa. Bước 4: Bắt buộc phải đấu dây nối đất (xanh sọc vàng) của quạt vào pát treo sắt hoặc hệ thống tiếp địa của tòa nhà để triệt tiêu hoàn toàn dòng điện rò rỉ nếu có.

HDSD có trong từng thùng quạt hướng dẫn chi tiết cách đấu nối dây điện

4. Những lưu ý an toàn về tiết diện dây dẫn và cách cách điện mối nối khi treo trần

Thi công điện trên cao luôn đòi hỏi sự cẩn trọng tối đa. Một mối nối lỏng lẻo hoặc dùng sai loại dây dẫn có thể trở thành mầm mống gây ra sự cố đoản mạch hằng ngày sau một thời gian quạt hoạt động liên tục.

4.1. Lựa chọn tiết diện dây dẫn phù hợp:

Công suất quạt trần KDK động cơ DC rất nhỏ, nhưng để đảm bảo độ bền cơ học và tránh sụt áp khi nguồn điện lưới dao động, gia chủ nên sử dụng dây dẫn nguồn có tiết diện lõi đồng tối thiểu từ 1,5mm2 đến 2,5mm2. Tránh sử dụng các loại dây điện súp loại nhỏ, dây lõi nhôm rẻ tiền vì chúng rất dễ bị giòn gãy và quá tải khi chạy đường dài.

4.2. Kỹ thuật băng keo cách điện và dùng cút nối chuyên dụng:

Khi nối các đầu dây điện trên trần, thợ kỹ thuật phải tuân thủ nguyên tắc vặn xoắn lõi đồng thật chặt từ 4 đến 5 vòng để diện tích tiếp xúc lớn nhất. Không nên chỉ dùng băng keo điện thông thường vì nhiệt độ trên trần thạch cao vào mùa hè rất nóng, dễ làm chảy lớp keo gây bong tróc. Hoàng Minh Home khuyến khích sử dụng các hạt cút nối nhanh chuyên dụng bằng nhựa cách điện chống cháy, có ngàm lò xo kẹp chặt dây, vừa an toàn tuyệt đối vừa chống nước, chống ẩm mốc xung quanh mối nối.

4.3. Định vị dây gọn gàng, tránh va chạm cánh quạt:

Sau khi đấu nối xong, toàn bộ phần dây điện thừa phải được bó gọn gàng bằng dây rút nhựa và cố định chắc chắn vào pát treo hoặc ty quạt. Tuyệt đối không để dây điện thả tự do lỏng lẻo bên trong bầu quạt, vì khi motor quay ở tốc độ cao, lực ly tâm có thể làm dây cọ xát vào trục động cơ hoặc cánh quạt, gây mòn rách vỏ cách điện và dẫn đến chập cháy cực kỳ nguy hiểm.

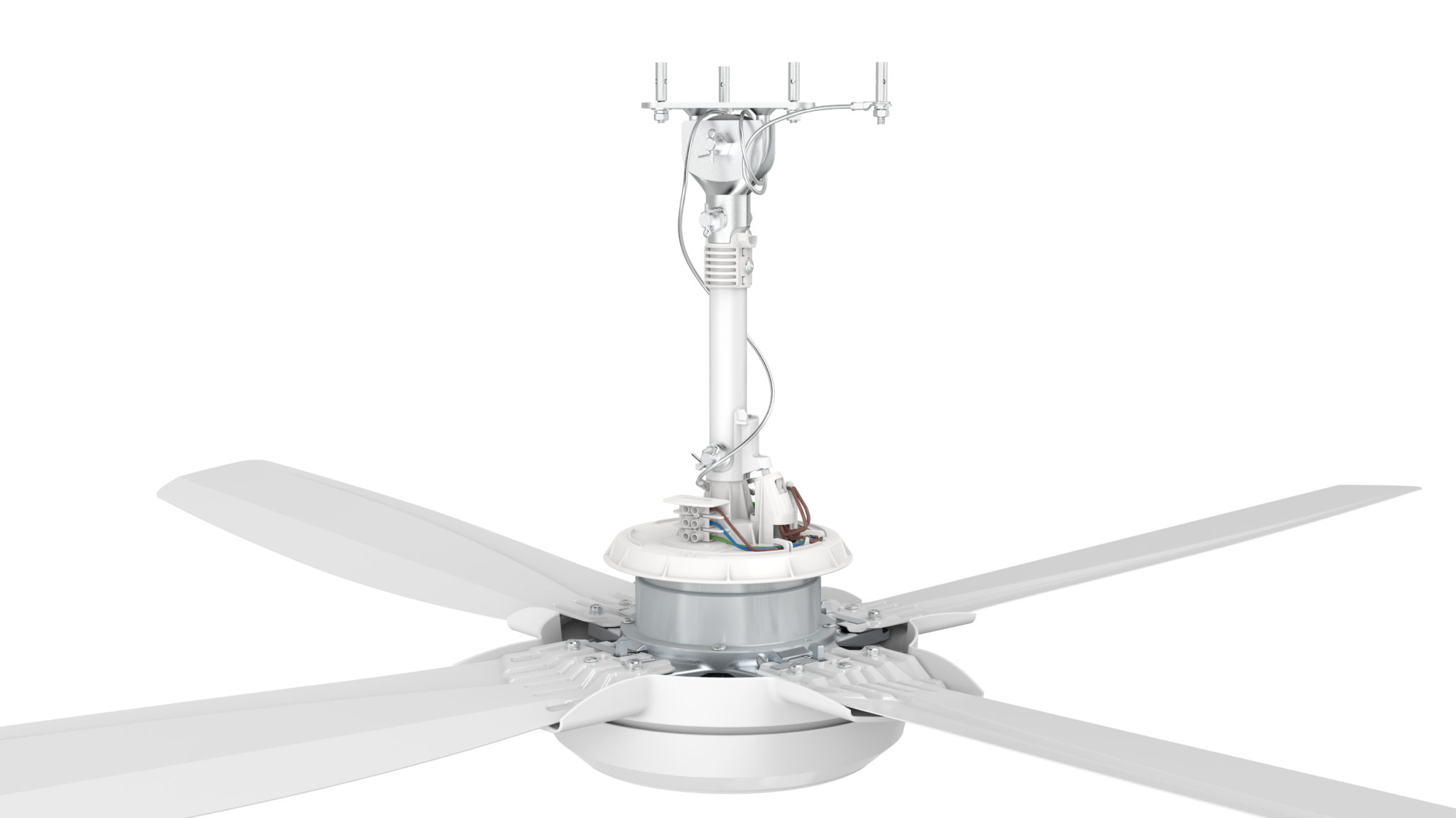

Việc neo dây điện gọn gàng sẽ giúp an toàn sử dụng trong nhiều năm

5. Cần hỗ trợ kỹ thuật hoặc mua linh kiện KDK chính hãng? Liên hệ ngay Hoàng Minh Home

Đấu nối hệ thống điện cho một chiếc quạt trần cao cấp như KDK đòi hỏi người thực hiện phải có kiến thức chuyên môn và dụng cụ đo đạc dòng điện chuẩn xác. Nếu gia chủ không tự tin vào tay nghề hoặc hệ thống điện nhà mình quá phức tạp, việc tìm đến một đơn vị chuyên nghiệp là giải pháp an tâm nhất.

Hoàng Minh Home không chỉ là nhà phân phối quạt trần KDK chính ngạch hàng đầu, mà còn sở hữu trung tâm dịch vụ kỹ thuật chuyên sâu luôn sẵn sàng đồng hành cùng khách hàng:

5.1. Đội ngũ thợ điện chính quy, giàu kinh nghiệm:

Kỹ thuật viên của Hoàng Minh Home đều được đào tạo bài bản, am hiểu tường tận sơ đồ mạch điện của tất cả các đời quạt KDK từ dòng cơ hộp số đến dòng bo mạch thông minh. Chúng tôi trang bị đầy đủ máy đo vạn năng, bút thử điện điện tử để kiểm tra kỹ lưỡng nguồn điện trước khi đấu nối, cam kết an toàn 100%.

5.2. Cung cấp linh kiện bo mạch, remote KDK zin 100%:

Trong trường hợp quạt trần KDK của gia đình bị hỏng hóc bo mạch, cháy tụ hoặc mất remote do thợ ngoài đấu sai dây trước đó, Hoàng Minh Home sẵn sàng cung cấp các linh kiện thay thế chính hãng 100% từ nhà sản xuất, có tem mác bảo hành rõ ràng, tuyệt đối không dùng hàng sửa chữa, hàng bãi kém chất lượng.

5.3. Dịch vụ tận tâm, bảo hành kỹ thuật dài hạn:

Khi sử dụng dịch vụ lắp đặt trọn gói của Hoàng Minh Home, toàn bộ quy trình từ khoan cấy pát treo, đi dây điện âm trần đến đấu nối bo mạch đều được bảo hành kỹ thuật lên đến 24 tháng tại nhà, mang lại sự an tâm tuyệt đối cho khách hàng.

An toàn điện là ưu tiên hàng đầu của kĩ thuật hoangminhhome

Hãy để chiếc quạt trần KDK đẳng cấp của gia đình vận hành một cách hoàn hảo và an toàn nhất dưới bàn tay của các chuyên gia. Mọi nhu cầu tư vấn kỹ thuật, mua sắm quạt chính hãng hoặc thay thế linh kiện, quý khách vui lòng liên hệ hotline: 08.6969.7557 hoặc truy cập website hoangminhhome.vn để được hỗ trợ chuyên nghiệp và nhanh chóng ngay hôm nay!
